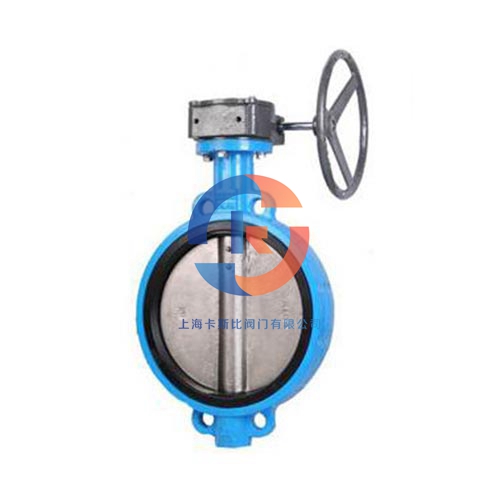

美標蝶閥密封采用實心異形橡膠

美標蝶閥密封采用實心異形橡膠
美標蝶閥的主工作密封采用實心異形橡膠放在活門周邊，用壓圈和壓緊螺釘緊固在活門上，為了保證密封圈可調和且調節后定位，設有鎖緊螺釘加以固定。閥軸采用40Cr鍛鋼材料，與軸承和軸端密封接觸處采用鍍鉻保護，與活門采用插人圓柱銷固定。軸承由鋼套和銅瓦組成，銅瓦材料為鑄鋁青銅，軸端密封采用支承環密封圈，密封力可調，更換方便。
美標蝶閥該閥布置直徑200mm直缸搖擺式接力器，接力器的活塞桿通過轉臂與閥軸相連，活塞桿表面鍍鉻處理?；钊c缸體問密封采用圈與聚四氟乙稀組合式密封圈；接力器缸內設有二段關閉裝置和節流緩沖結構，外部采用高壓軟管連接?？刂葡到y(tǒng)。為增加活門在動水關閉時的自關閉力矩，活門與閥體均按偏置設計，其幾何核心與轉動核心偏移50mm，增加了關閉的可靠性。
美標蝶閥的開啟采用閥門液壓控制裝置供油，推動接力器把活門和重錘至全開后采用油壓鎖錠，鎖錠油源來自于調速器油壓裝置。當機組發生事故或需正常停機時，切換鎖錠油源脫開，蝶閥依靠自身所配置的2個重錘和水力作用至活門全關，起到切斷水流和保護機組的作用。
